四分區光源在工業檢測中的應用

創新性四分區光源配合增亮程控電源在工業檢測中的突破性應用

-----上海十大免费污污软件光電科技股份有限公司

LED光源雖然在整個機器視覺係統中，所占的價格份額比例較低，但其打光效果的好壞，卻對整個係統影響顯著。尤其在許多的機器視覺項目中，如何去獲取良好穩定的圖像，對整個項目檢測的成敗起到決定性的作用。

本篇技術文章著重介紹四分區光源和增亮程控電源在一些複雜檢測中的應用實例。

一、四分區光源，目前十大免费污污软件光電(K-WELL)可以提供各種環形、穹頂光源做四分區應用，有具體需求的客戶歡迎和我司聯係定製事宜。

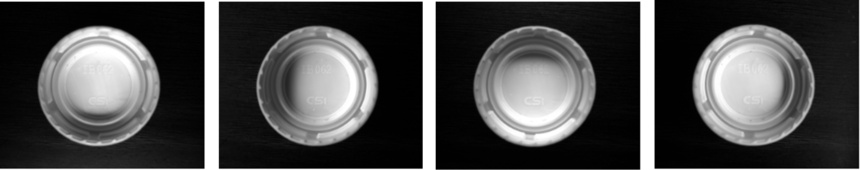

1、在塑料瓶蓋內部字符的檢測項目中，由於瓶蓋深度較大，並且凸印的字符和瓶蓋本身同色，材質也相同，因此傳統的打光方式，很難獲取良好的對比度。運用四分區環形光源，將360度環形光源分為四等份，每扇區域90度依次分別點亮，相機做高速同步拍攝，分別取得如下四張圖片。

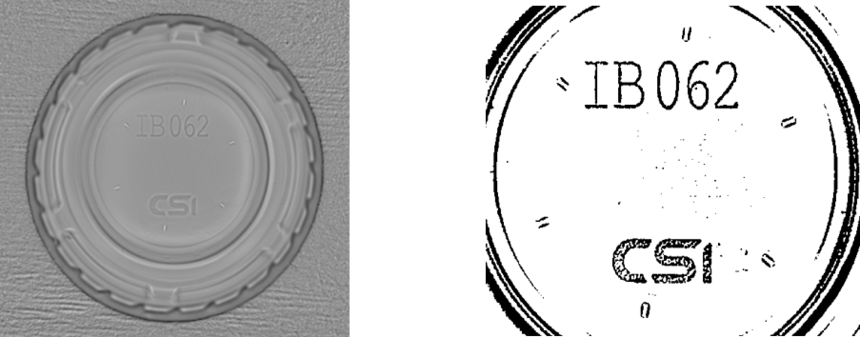

通過軟件，再講這四張圖片做處理，結果可以非常清晰準確的分別出內部凸印字符（IB062  CSI），配合我司的增亮程控電源，可以高效的為客戶解決打光難題。

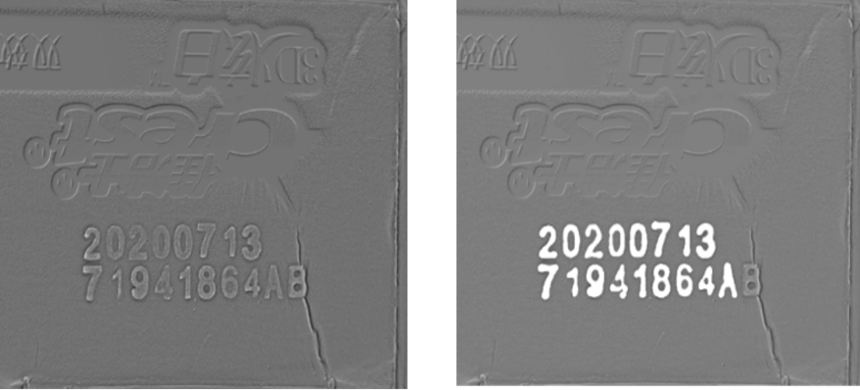

2、在牙膏包裝盒上檢測鋼印字符，也是機器視覺傳統難題。由於鋼印打的深度有限，沒有顏色，很難通過一般的低角度環形、同軸光源去檢測字符信息。

通過我們創新性的四分區光源+增亮程控電源，將360度環形光源分為四等份，每扇區域90度依次分別高速增亮拍攝，同樣可以解決此難題。

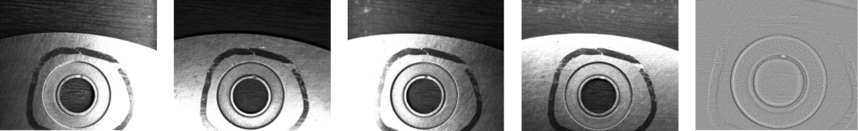

3、在汽車零部件質量檢測中的應用實例

在下圖記號筆圓圈內，有一處金屬擠壓變形需要檢測，由於變形量較小，沒有明顯的深度、對比度，因此普通光源很難獲取對比度良好的圖像，從而造成後期軟件處理難度的增加、容易漏判。

采用四分區環形光源，依次90度扇形分別點亮，得到上麵四張圖片。經過軟件處理後，得到下麵的圖片，可以很輕易準確的判斷出擠壓變形，找出瑕疵品。

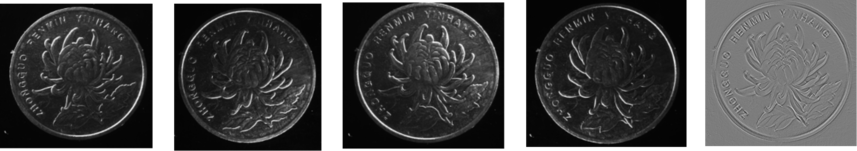

4、在流通硬幣檢測中的應用實例

如下圖所示，在各類金屬硬幣的質量檢測應用中，通常的打光方式很難獲取非常理想的圖像。通過我們創新性的四分區光源+增亮程控電源，將360度環形光源分為四等份，每扇區域90度依次分別高速增亮拍攝，可以得到非常理想的圖片，同時滿足高速應用的需求，完美解決客戶難題。
