2.5D光源相位成像係統產品介紹： 一次掃描即可獲取六張預處理效果圖 線掃2.5D相位偏折成像係統采用先進的相位偏折技術，通過線陣工業相機掃描與相位偏折算法實現高精度三維形貌檢測。 係統突破傳統成像局限，具備非接觸式測量、微米級分辨率與快速成像能力，可精準捕捉物體表麵微觀形變及複雜輪廓。 廣泛應用: 工業檢測中藍膜電池、印刷卡片、薄膜、玻璃蓋板、反光金屬鋁件、半導體晶元、汽車車漆等領域，為質量控製與形態提供可靠解決方案。
商品說明
產品參數列表

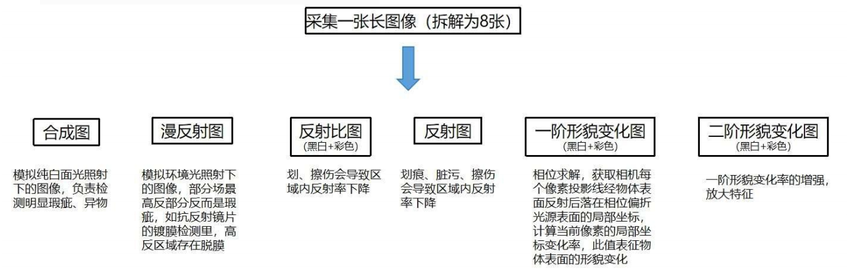

一：成像原理 2.5D條紋光源利用相位成像光源產生正弦條紋，將圖案投影至待測物上，用相機采集待測物表麵圖像到相機內參後，將得到的調製條紋圖進行與係統的幾何結構參數進行運算得到相位信息，將相位信息轉換為高度信息，還原產品的形貌。 機器視覺線掃檢測項⽬中，通過相位成像光源輸出⾼頻信號給線陣相機，相機采集圖像後，圖像數據 直接傳⾄圖像預處理器，並處理獲得對應的8張預處理效果圖。 二：工作原理
檢測原理 采取相位偏折技術（又稱“條紋反射法“）對於獲取的圖像進行計算和特征放大 可以變換成X和Y方向4張不同相位的正弦光斑 利用相機采集被測物表麵經過調製的彎曲條紋，進行相機標定 再將得到的調製條紋圖進行數學計算，轉換為高度關係
|
